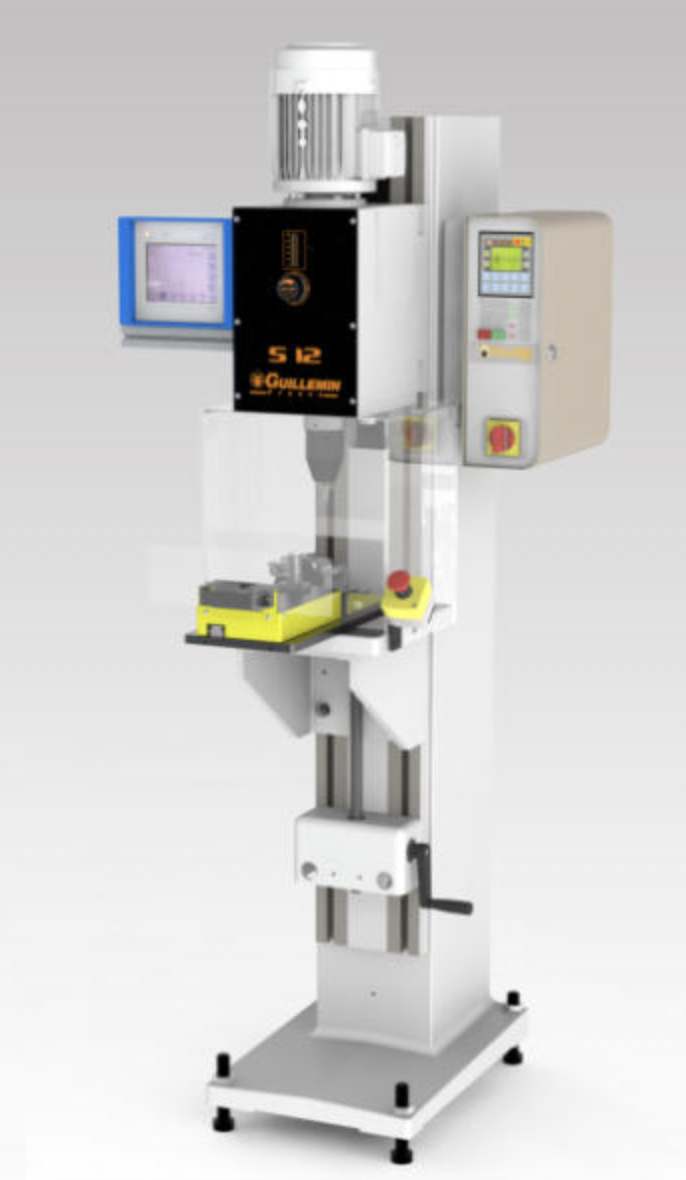

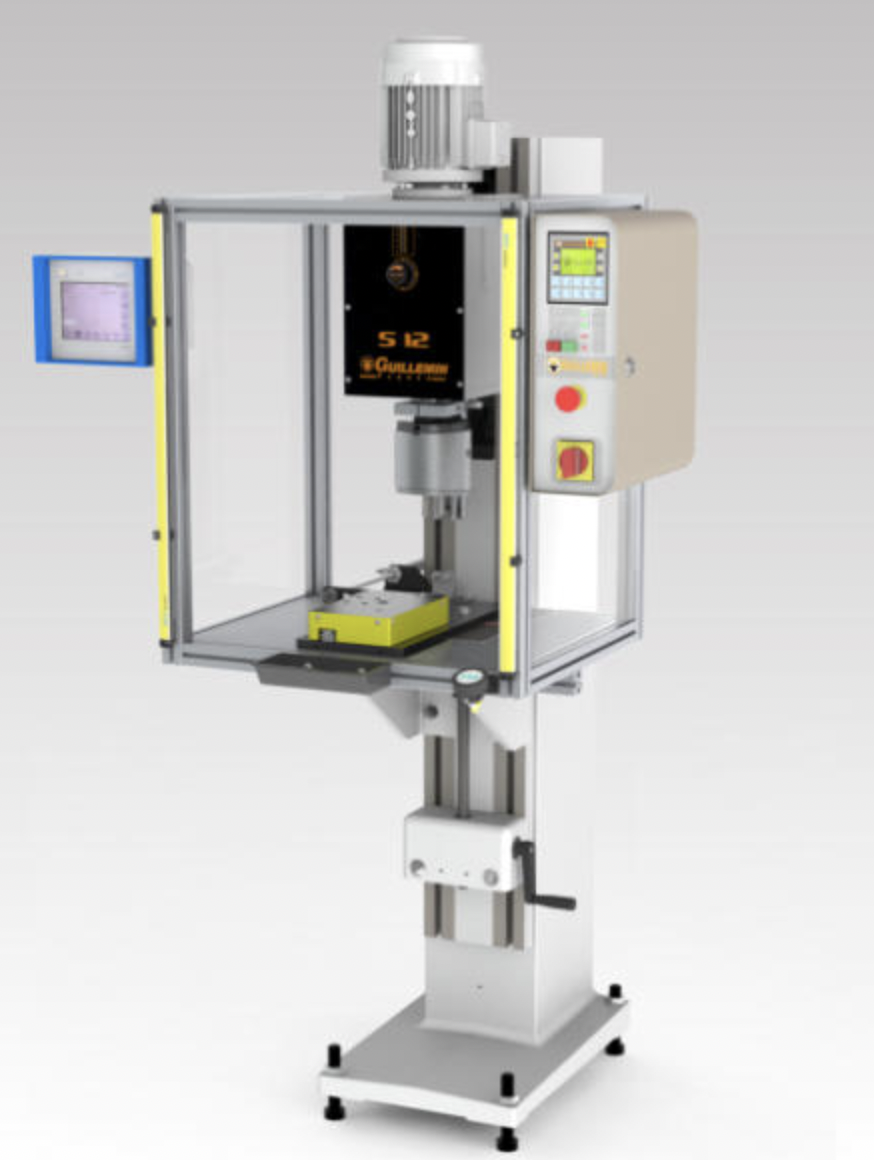

Modèle DLS / DLM
Machine configurée avec tiroir automatique ou manuel. Machine norme CE. La machine peut être déclinée en version orbitale ou radiale.
Machines de production grande série | Modèle DLS / DLM chargement par tiroir automatique | Modèle DLS / DLM |
Généralités | Machine configurée avec tiroir automatique 2 ou 3 positions. Outillage adapté à l’application du produit. Machine norme CE.La machine peut être déclinée en version Orbitale ou en Radiale. | Machine configurée avec tiroir manuel 2 ou3 positions. Outillage adapté à l’application du produit. Machine norme CE.La machine peut être déclinée en version Orbitale ou Radiale. |
Productivité accrue: +25%. Amélioration de l’ergonomie de chargement et de la sécurité, temps de préparation semi –masqué. (préparation de la pièce suivante durant le cycle automatique) | ||
Modèle ORBITAL | DLS 5 / DLS8 / DLS 12 / DLS 131 / DLS 201 | |
Modèle RADIAL | - / DLM 8 / DLM 12 / DLM 14 / DLM 24 | |
Puissance (DaN) | 740 / 1 200 / 1 900 / 3 000 / 5 000 | |
Dimensions de l’outillage (larg x prof) | 550 x 250 (mm) | 320 x 170 (mm) |
Equipement Standard | - Automate GUILLEMIN (16 Inputs/16 Outputs) | - Automate GUILLEMIN (16 Inputs/outputs) |
Course tiroir | 150-200-250 mm | |
Config type 1 | Tiroir automatique 2 positions | Tiroir manuel 2 positions |
Config type 2 | Tiroir automatique 3 positions | Tiroir manuel 2 positions - retour automatique |
Config type 3 | - | Tiroir manuel 3 positions - position 1 -> 2 en manu / position 2 -> 3 en auto / retour manuel |
Options générales | Se référer à la rubrique accessoires | |

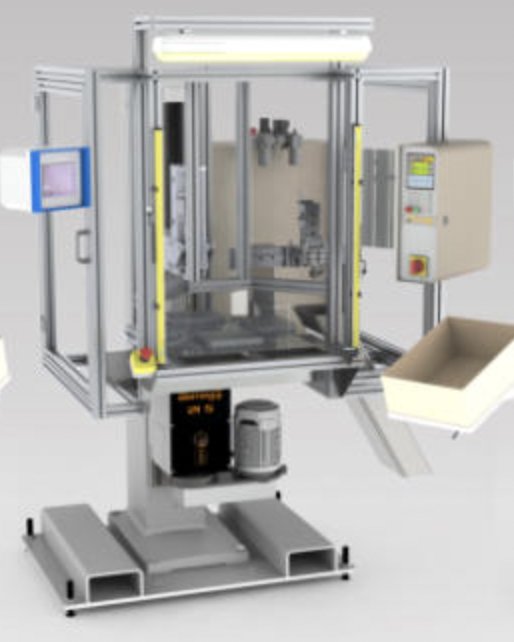

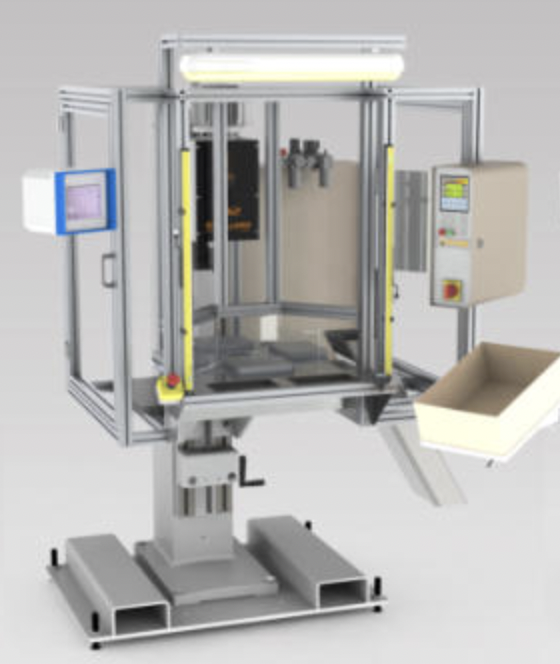

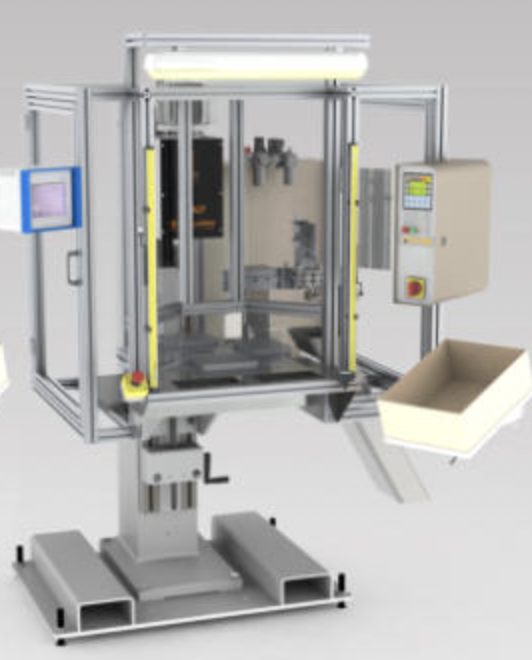

Modèle RTS à plateau rotatif
Machine configurée avec plateau rotatif 2,4 ou 6 positions. Chargement en temps masqué durant le rivetage.
La machine peut être déclinée en version Orbitale ou Radiale. Machine norme CE.
Machines de production grande série | Modèle RTS/ RTM Plateau rotatif | Modèle RTS/ RTM Plateau rotatif | Modèle RTS/ RTM |
Généralités | Machine configurée avec plateau rotatif 2,4 ou 6 positions. Chargement en temps masqué durant le rivetage. La machine peut être déclinée en version Orbitale ou en Radiale. Machine norme CE. | ||
Spécificité(s) | Unité de rivetage standard | Unité de rivetage inversée | - Contrôle de la présence des composants avant assemblage |
Productivité accrue: +100% | Productivité accrue: +100% | Productivité accrue: +125% | |
Chargement en temps masqué | Chargement en temps masqué | Chargement et déchargement en temps masqué | |
Modèle ORBITAL | RTS 5 / RTS 8 / RTS 12 / RTS 131 / RTS 201 | ||
Modèle RADIAL | - / RTM 8 / RTM 12 / RTM 14 / RTM 24 | ||
Puissance (DaN) | 750 / 1200 / 1900 / 3000 / 5000 | ||
Diamètre plateau (mm) | Ø600 ( 2 ou 4 outillages) Ø800 / Ø1000 / Ø1200 ( 2, 4 ou 6 outillages) | ||
Dimensions maxi de l’outillage | Ø600 (4 outils de 150 x 100 mm) Ø800 (4 outils de 300 x 200 mm) (6 outils de 250 x 100 mm) Ø1000 (4 outils de 300 x 300 mm)(6 outils de 300 x 170 mm) | ||
Équipement | Automate GUILLEMIN (32 Inputs/ 32 outputs) / 1 unité de rivetage orbitale ou radiale•« Départ cycle» par bouton sensitif / Barrière immatérielle • Éclairage Machine / Équipement pneumatique ou hydraulique | ||
Options Automatisme | Automate SIEMENS / SCHNEIDER / Ecran tactile HMI | ||
Options générales | Voir la rubrique accessoires | ||
