Machine de rivetage orbital, modèle S

Les machines pneumatiques

S2

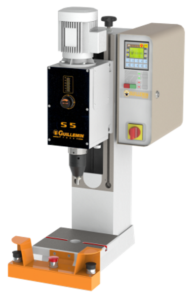

S5

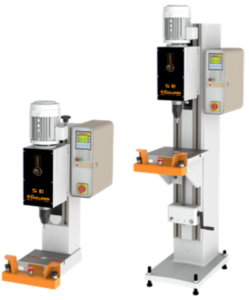

S8

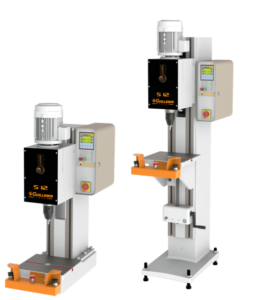

S12

Gamme orbitale	S2	S5	S8	S12
Force de poussée (DaN)	100	750	1 200	1 900
Diamètre de rivet (mm) Acier 370 N/mm2	⌀2 mm	⌀5 mm	⌀8 mm	⌀12 mm
Motorisation poussée unité	Pneumatique
Pression de service (bars)	4 - 6
Course réglable (mm) butée micrométrique	0 à 20	0 à 50
Motorisation Broche (1500 tr/mn)	Electrique 0.18 KW	Electrique 0.37 KW	Electrique 0.75 KW

Les machines hydrauliques

S12 HER

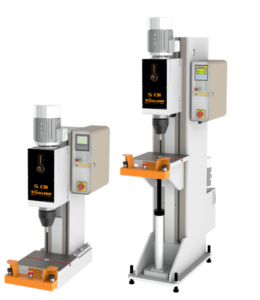

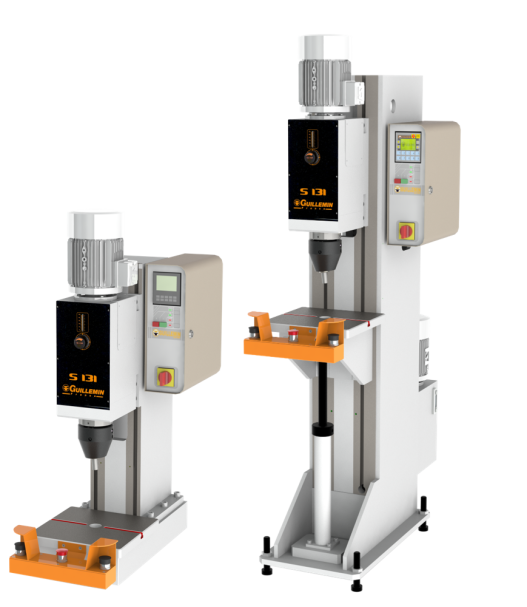

S131

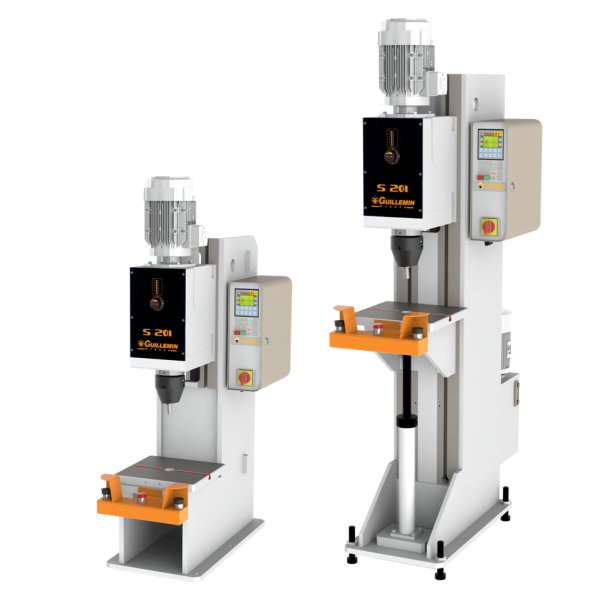

S201

Gamme orbitale	S12 HER	S131	S201
Force de poussée (DaN)	2 000	3 000	5 000
Diamètre de rivet (mm) Acier 370 N/mm2	⌀12 mm	⌀14 mm	⌀16 mm
Motorisation poussée unité	Hydraulique
Pression de service (bars)	50	50	85
Course réglable (mm) butée micrométrique	0 à 50	10 à 50	10 à 50
Motorisation Broche (1500 tr/mn)	Electrique 0.75 KW	Electrique 1.8 KW	Electrique 2.2 KW

.1

UNITÉ de rivetage MOTORISÉE par moteur asynchrone

.2

BÂTI fonte haute RIGIDITÉ

.3

Motorisation de l’axe de POUSSÉE en pneumatique ou en hydraulique

.4

RÉGLAGE
MICROMÉTRIQUE de la course (50)

.5

Bouterollage de grande PRÉCISION 1/10 mm et automate programmable de SÉRIE

Fiche produit

Les machines pneumatiques

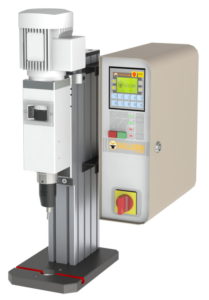

Machine S2

Force de poussée (DaN) : 100

Diamètre de rivet (mm) Acier 370 N/mm2 : ⌀2 mm

Motorisation poussée unité : Pneumatique

Pression de service (bars) : 4 – 6

Course réglable (mm) butée micrométrique : 0 à 20

Motorisation Broche (1500 tr/mn) : Electrique 0.18 KW

Les machines hydrauliques

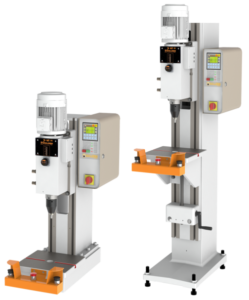

S12 HER

Force de poussée (DaN) : 2 000

Diamètre de rivet (mm) Acier 370 N/mm2 : ⌀12 mm

Motorisation poussée unité : Hydraulique

Pression de service (bars) : 50

Course réglable (mm) butée micrométrique : 0 à 50

Motorisation Broche (1500 tr/mn) : Electrique 0.75 KW

Pour en savoir plus, téléchargez notre brochure
